Anästhesiegerät mit TA90V-Beatmungsgerät

Veterinär-Anästhesiegerät mit Beatmungsgerät TA90V

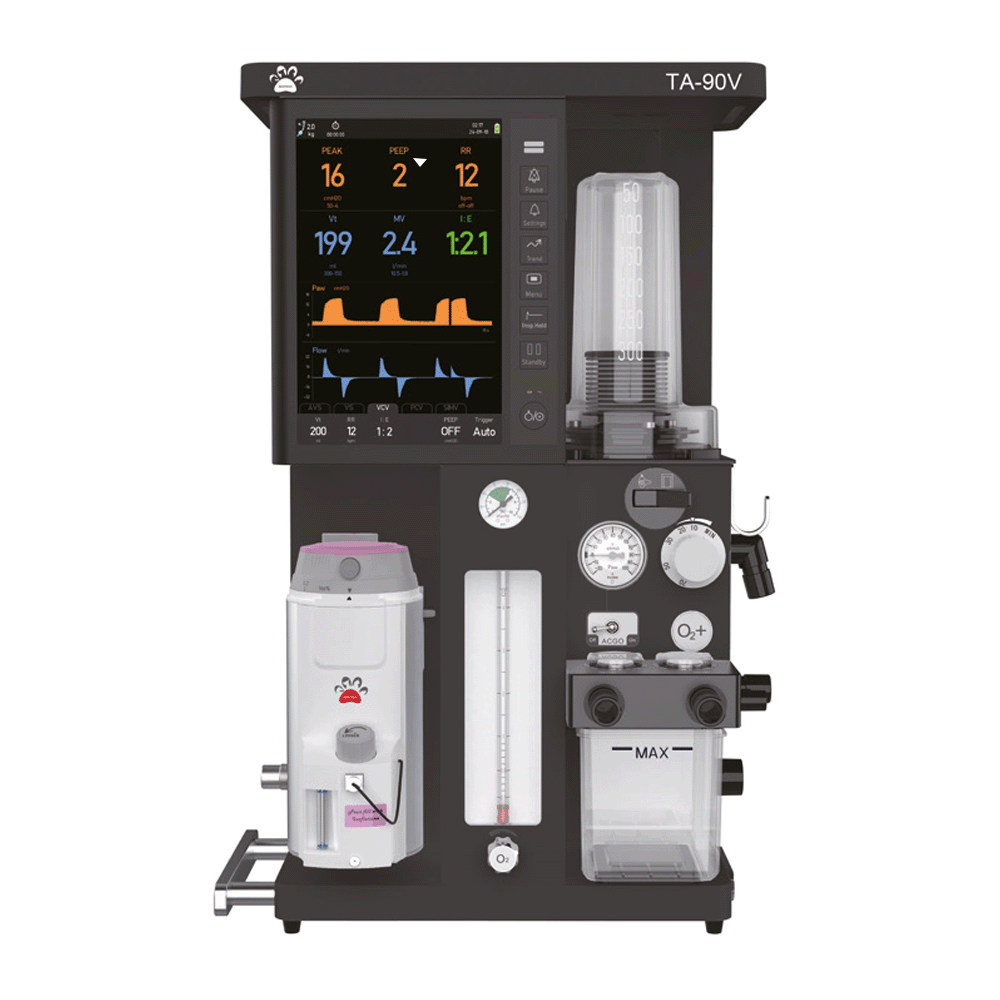

Der TA-90V ist ein integriertes veterinärmedizinisches Anästhesiegerät mit eingebautem Beatmungsgerät, konzipiert als 2-in-1-Lösung (Ventilator + Anästhesiegerät) mit turbinengetriebenem Antriebssystem (turbine driven).

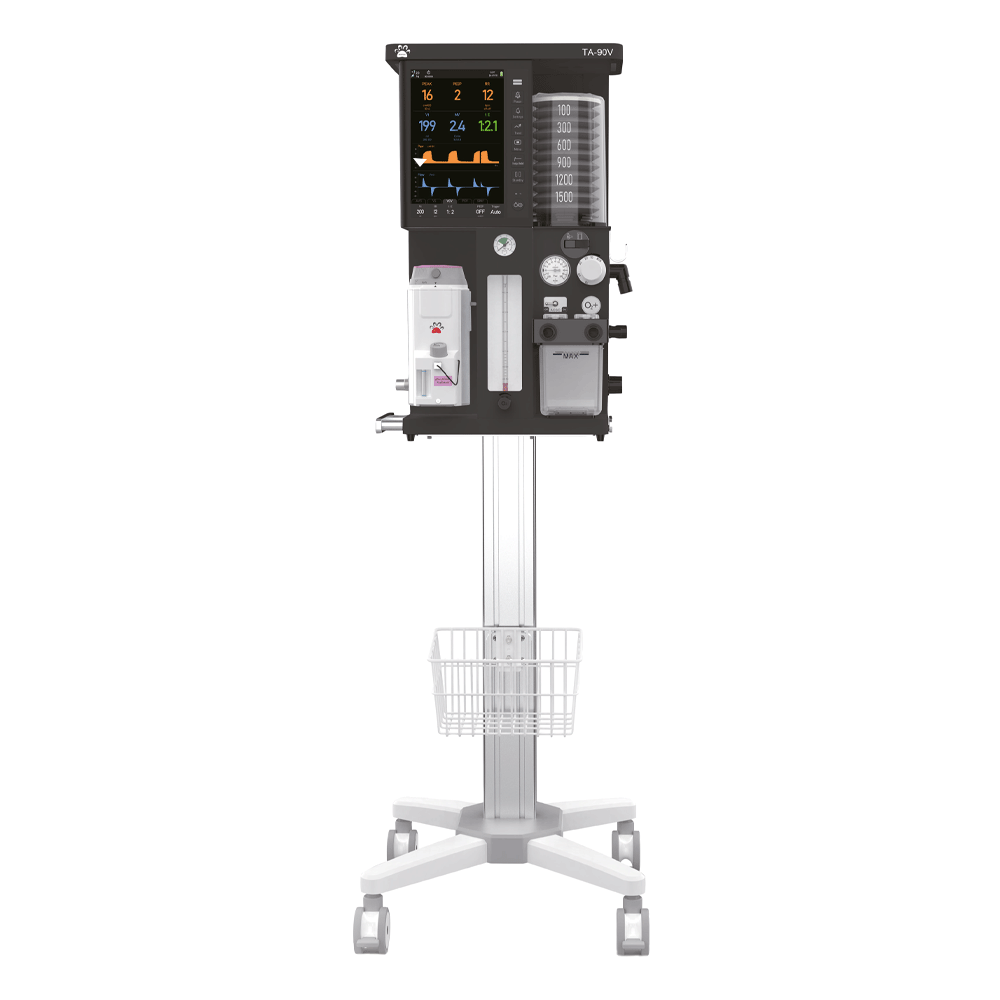

Das Gerät verfügt über einen integrierten Faltenbalg (Bellows) und Atemkreislauf und kann flexibel auf dem Tisch, an der Wand oder auf einem Fahrwagen montiert werden.

Der große 10,4"-TFT-Touchscreen mit einer Auflösung von 1280 × 800 ermöglicht die gleichzeitige Anzeige mehrerer Kurven und Parameter. Das System unterstützt mehrere Beatmungsmodi: VCV, VS, PCV und SIMV.

Hauptmerkmale

• Turbinenantrieb mit Atemzugvolumeneinstellung von 5–1500 ml
  (Genauigkeit: ±4 ml oder ±10 %, je nachdem, welcher Wert größer ist)

• Sauerstoffsparender Betrieb, geeignet auch für die Anästhesie kleiner Tiere

• Integrierte 2-in-1-Konstruktion (Beatmung + Anästhesie) mit eingebautem Bellows und Atemkreislauf

• Zwei AC-Stromausgänge zur Versorgung externer Geräte

• Optionale Konfiguration zur Überwachung von CO₂ und Anästhesiegasen

• Akkubetrieb: mindestens 120 Minuten Laufzeit bei neuer, vollständig geladener Batterie unter Standardbedingungen

Technische Daten

Abmessungen

• Ohne Standfuß: 666 × 421 × 274 mm

• Mit Standfuß: 1500 × 487 × 537 mm

Gewicht

• Ca. 28 kg

Maximale Belastung der oberen Ablage

• 10 kg

Tragegriff

• Einzelgriff, mittig an der Oberseite angebracht

Umgebungsbedingungen

• Betrieb: 10–40 °C, relative Luftfeuchtigkeit 15–95 %

• Lagerung: −20–60 °C, relative Luftfeuchtigkeit 10–95 %

Stromversorgung

• Eingang: 100–240 V, 50/60 Hz

• Batterie: Lithium-Ionen, 14,8 V / 5000 mAh

• Mindestbetriebszeit im Akkubetrieb: 120 Minuten (neu, voll geladen)

• Ausgänge:
  2 × AC 100–240 V / 1,8 A / 0,9 A (50/60 Hz)

Anästhesiesystem (Kreislauf / Gasversorgung)

• Gasquelle: komprimierter Sauerstoff / komprimierte Luft / Sauerstoff

• Gasdruckbereich: 280–600 kPa (40–87 psi)

• Anschlussarten: NIST / DISS

• Gasdruckmanometer: 0–1 MPa (0–140 psi)

• Sicherheitsventil für Gasversorgung: integriert

• Durchflussmesser: 0–4 L/min

• Verdampferaufnahme: 1 Position, Selectatec-kompatibel

Atemsystem (Beatmung / Anästhesie)

• Manueller Beatmungsbeutel: koaxial 22 mm (AD) / 15 mm (ID)

• Inspirationsventilanschluss: koaxial 22 mm (AD) / 15 mm (ID)

• Exspirationsventilanschluss: koaxial 22 mm (AD) / 15 mm (ID)

• ACGO-Anschluss: koaxial 22 mm (AD) / 15 mm (ID)

• AGSS-Anschluss: 30 mm Kegelanschluss

• Atemwegsdruck: −20 bis 100 cmH₂O

• APL-Ventil: einstellbar 0–70 cmH₂O mit „One-Key-Closing“-Funktion (Schnellverschluss)

• CO₂-Absorber: 1400 ml Kanister

Beatmungsgerät – Modi und Einstellbereiche

Beatmungsmodi

• VS, VCV, PCV, SIMV

Einstellbereiche

• Atemzugvolumen (Vt): 5–1500 ml

• Inspirationsdruck (Pinsp): 5–50 cmH₂O

• Unterstützungsdruck (Psuppl): 3–50 cmH₂O

• PEEP: AUS oder 3–30 cmH₂O

• Atemfrequenz (RR): 2–60 bpm

• Min. RR: 2–60 bpm

• I:E-Verhältnis: 4:1 bis 1:8

• Inspirationszeit (Tinsp): 0,2–10,0 s

• Drucktrigger (P-Trig): −20 bis −0,2 cmH₂O

• Flowtrigger (F-Trig): 0,2–15 L/min

Überwachungsbereiche

• Atemzugvolumen (Vt): 0–3000 ml

• Minutenvolumen (MV): 0–100 L/min

• Spitzendruck (PEAK): −20 bis 100 cmH₂O

• PEEP: 0–70 cmH₂O

• Atemfrequenz (Monitoring): 0–120 bpm

• I:E-Verhältnis (Monitoring): 20:1 bis 1:20
