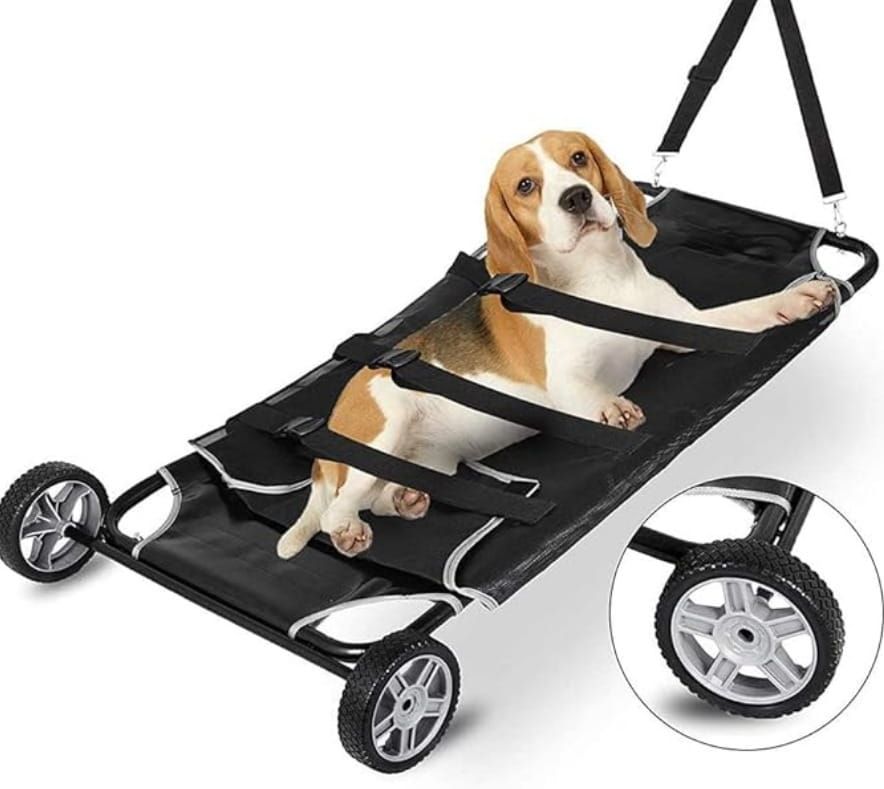

Tiertrage bis 100 kg mit Rädern

TIERTRAGE (PET STRETCHER)

Schwarzer Transportwagen – Trage für Tiere.
Zwei Räder, maximale Traglast 100 kg.
Die Netzbespannung bildet eine „Hülle“, die das Tier vollständig umschließt, Frakturen stabilisiert und ein Entweichen verhindert.
Das Netz ermöglicht eine ausreichende Atmung des Tieres.
Die Räder erleichtern den Transport auch auf unebenem Untergrund.

PRODUKTEINFÜHRUNG

DW-F011X

Spezifikation – Abmessungen

• Ausgeklappt: 55 × 115 cm

• Zusammengeklappt: 65 × 65 × 8 cm

• Rohrdurchmesser: 2,2 cm

• Raddurchmesser: 15 cm

• Nettogewicht: 5 kg

• Bruttogewicht: 6 kg

Montageschritte

1. Das Set wird mit der bereits am Rahmen befestigten Tragenbespannung geliefert.

2. Befestigen Sie die Rahmenrohre, um die vollständige Trage zu montieren.

3. Schrauben Sie bei Bedarf die Kreuzschrauben in die Öffnungen in der Mitte des Rahmens, um die Rahmenkonstruktion zu fixieren (Abb. 1).

4. Spannen Sie das Tragenmaterial und befestigen Sie es an beiden Enden mit den Klettverschlüssen.

5. Schieben Sie die Radachse in die bearbeiteten Öffnungen am Ende der Trage (die Achsbolzen passen nur auf eine Seite der Trage) und sichern Sie sie mit Flügelmuttern und kleinen Unterlegscheiben (Abb. 2a und 2b).

6. Befestigen Sie die Räder seitlich an der Achse (große Unterlegscheibe – Rad – große Unterlegscheibe) und sichern Sie sie mit Sicherungsklammern/Federsplinten (Abb. 3).

7. Befestigen Sie auf der gegenüberliegenden Seite der Trage die Ringschraube; stellen Sie sicher, dass sich der Ring auf derselben Seite wie die Sicherungsklappe der Trage befindet (Abb. 4a und 4b).

8. Der Gurt wird in den Ring eingehängt, sodass eine einzelne Person die beladene Trage ziehen kann.

9. Stellen Sie den Gurt auf die gewünschte Länge ein.
