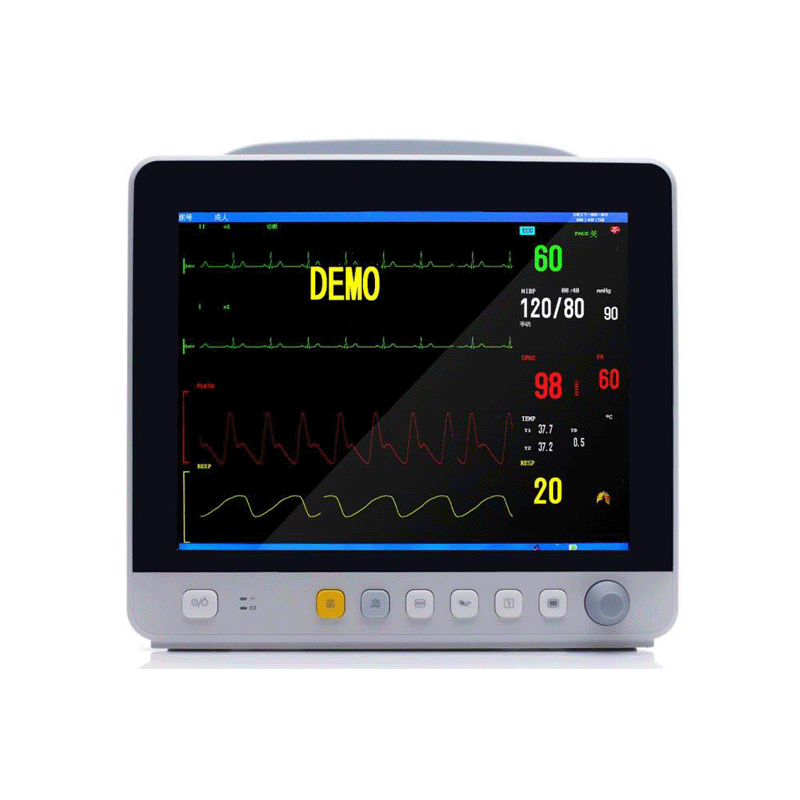

Kardiomonitor IE12 mit Kapnographen

Der Kardiomonitor IE12 mit Kapnographen ist ein veterinärmedizinischer Multiparametermonitor zur Überwachung der Vitalfunktionen von Tieren während diagnostischer Untersuchungen, Eingriffe und der Langzeitüberwachung. Das Gerät ermöglicht die Überwachung von Parametern wie EKG, Sauerstoffsättigung SpO₂, nichtinvasivem Blutdruck NIBP, Temperatur und endtidaler Kohlendioxidkonzentration EtCO₂.

Der große Farbbildschirm mit einer Diagonale von 12,1 Zoll sorgt für eine übersichtliche Darstellung der Kurven und Messergebnisse. Der Monitor ist auch in einer Ausführung mit vollständiger Touchscreen-Bedienung erhältlich, die eine schnelle Anpassung der Einstellungen während der Arbeit am Patienten erleichtert.

EtCO₂-Kapnographie im Sidestream-Verfahren

Das integrierte Kapnographiemodul ermöglicht die Überwachung der endtidalen Kohlendioxidkonzentration. Die Sidestream-Technologie entnimmt über eine Probenahmeleitung eine kleine Probe des Atemgases und leitet sie an das Analysemodul weiter.

Die EtCO₂-Überwachung ist besonders hilfreich bei:

• Allgemeinanästhesie,

• maschineller Beatmung,

• chirurgischen Eingriffen,

• der Aufwachphase des Patienten,

• der Beurteilung der Wirksamkeit der Beatmung,

• der Langzeitüberwachung von Tieren, deren Atmung überwacht werden muss.

Das EtCO₂-Modul ist als Plug-and-play-Modul ausgeführt. Nach dem Anschluss erkennt die Software das Modul automatisch und passt die Bildschirmoberfläche entsprechend an.

Zubehörset für die Kapnographie

Die Konfiguration mit integriertem Sidestream-EtCO₂-Modul umfasst:

• Modulhalterung – 1 Stück,

• Wasserfalle – 1 Stück,

• CO₂-Probenahmeleitung zum Einmalgebrauch – 1 Stück,

• Dreiwegehahn – 1 Stück.

Die Wasserfalle hilft, das Messsystem vor Feuchtigkeit und Kondensat in der entnommenen Gasprobe zu schützen.

12,1-Zoll-Farbbildschirm

Der Kardiomonitor IE12 verfügt über einen hochauflösenden LCD-Farbbildschirm mit einer Diagonale von 12,1 Zoll. Die große Bildschirmfläche ermöglicht die gleichzeitige Anzeige von Zahlenwerten, physiologischen Kurven, Alarmen und Informationen zum Zustand des Patienten.

Je nach gewählter Ausführung kann das Gerät vollständig über den Touchscreen bedient werden.

Messung der Sauerstoffsättigung SpO₂

Der Monitor kann mit dem US-amerikanischen Pulsoximetriemodul Nellcor SpO₂ konfiguriert werden. Diese Lösung bietet eine hohe Genauigkeit bei der Messung der Sauerstoffsättigung des Blutes und unterstützt die Überwachung von Patienten mit schwachem Pulssignal.

Das Nellcor-Modul kann besonders hilfreich sein bei Tieren:

• mit geringer peripherer Perfusion,

• unter Narkose,

• deren Zustand eine kontinuierliche Überwachung erfordert,

• bei denen ein stabiles pulsoximetrisches Signal nur schwer zu erfassen ist.

Das Nellcor-Modul ist optional. Ob es enthalten ist, muss für die gewählte Monitorkonfiguration bestätigt werden.

Nichtinvasive Blutdruckmessung NIBP

Der Kardiomonitor IE12 bietet drei Modi für die nichtinvasive Blutdruckmessung:

• manuelle Messung,

• automatische Messung,

• kontinuierliche Messung.

Der manuelle Modus ermöglicht eine einzelne Messung auf Anforderung. Im automatischen Modus werden die Messungen in festgelegten Zeitabständen durchgeführt. Der kontinuierliche Modus ist für die intensive Überwachung von Blutdruckveränderungen vorgesehen.

Das Gerät kann bis zu 400 NIBP-Messdatensätze speichern und erleichtert damit die Analyse des Blutdruckverlaufs während eines Eingriffs oder der Patientenüberwachung.

Drei Überwachungsmodi

Der IE12 bietet drei Betriebsprofile:

Diagnosemodus

Für Messungen während der Beurteilung des Patientenzustands und bei diagnostischen Untersuchungen.

Überwachungsmodus

Ermöglicht die langfristige Beobachtung der Vitalparameter und ihrer Veränderungen im Zeitverlauf.

OP-Modus

Für den Einsatz während der Anästhesie und bei Eingriffen, bei denen eine übersichtliche Darstellung der wichtigsten Parameter und Alarme besonders wichtig ist.

EKG-Überwachung

Der Kardiomonitor kann mit einem 3-adrigen EKG-Kabel mit Veterinärclips verwendet werden. Diese Lösung ermöglicht das schnelle Anlegen der Elektroden und die Beobachtung der elektrischen Herzaktivität des Patienten.

Das Kabel mit Clips ist auf die Anforderungen veterinärmedizinischer Untersuchungen abgestimmt und ermöglicht die Befestigung der Elektroden an der Haut des Tieres.

Temperaturmessung

Im Lieferumfang oder als Bestandteil der gewählten Konfiguration kann eine Temperatursonde für folgende Messverfahren enthalten sein:

• rektale Messung,

• ösophageale Messung.

Die ösophageale Sonde kann während der Anästhesie eingesetzt werden. Die rektale Messung eignet sich für die routinemäßige Überwachung der Körpertemperatur.

Optionale invasive Blutdruckmessung IBP

Der Funktionsumfang des Monitors kann um zwei Kanäle zur invasiven Blutdruckmessung 2-IBP erweitert werden. Das Modul ist als Plug-and-play-Modul ausgeführt und wird von der Software automatisch erkannt.

Nach Erkennung des Moduls passt die Benutzeroberfläche des Monitors die Anordnung der angezeigten Informationen dynamisch an. Die 2-IBP-Funktion ist optional und erfordert eine entsprechende Konfiguration sowie kompatibles Zubehör.

Für Tiere unterschiedlicher Größe geeignet

Der Kardiomonitor IE12 wurde für die Arbeit mit veterinärmedizinischen Patienten unterschiedlicher Größe entwickelt. Er kann zur Überwachung kleiner, mittelgroßer und großer Tiere eingesetzt werden, sofern geeignete Sensoren, Manschetten und Messzubehör verwendet werden.

Optionaler Thermodrucker

Der Monitor kann mit einem Thermodrucker ausgestattet werden, der Papier mit einer Breite von 80 mm verwendet. Der Drucker ermöglicht den Ausdruck ausgewählter Parameter und Kurven.

Die Konfiguration mit Thermorekorder kann eine Papierrolle mit einer Breite von 80 mm umfassen.

Die wichtigsten Vorteile

• veterinärmedizinischer Monitor zur Überwachung mehrerer Vitalparameter,

• integrierte Sidestream-EtCO₂-Kapnographie,

• automatische Erkennung von Plug-and-play-Modulen,

• dynamische Anpassung der Benutzeroberfläche,

• LCD-Farbbildschirm mit einer Diagonale von 12,1 Zoll,

• optionale vollständige Touchscreen-Bedienung,

• Überwachung von EKG, SpO₂, NIBP, Temperatur und EtCO₂,

• optionales Nellcor-SpO₂-Modul,

• Unterstützung der Sauerstoffsättigungsmessung bei schwachem Pulssignal,

• manuelle, automatische und kontinuierliche NIBP-Messung,

• Speicher für bis zu 400 Blutdruck-Messdatensätze,

• drei Betriebsmodi: Diagnose-, Überwachungs- und OP-Modus,

• Erweiterungsmöglichkeit um zwei IBP-Kanäle,

• für Tiere unterschiedlicher Größe geeignet,

• optionaler Thermodrucker für 80-mm-Papier.

Technische Daten

Verfügbares Zubehör und Ausstattung

Je nach gewählter Konfiguration kann das Gerät mit folgenden Komponenten geliefert werden:

• 3-adriges EKG-Kabel mit Clips,

• wiederverwendbarer SpO₂-Sensor,

• rektale/ösophageale Temperatursonde,

• integriertes Sidestream-EtCO₂-Modul,

• Halterung für das Kapnographiemodul,

• Wasserfalle,

• CO₂-Probenahmeleitung zum Einmalgebrauch,

• Dreiwegehahn,

• Thermodrucker,

• eine Rolle Thermopapier mit einer Breite von 80 mm.
